dBm ?
- benvaryaben1
(29.11.11 17:19:19)
Mesafe Hesabı

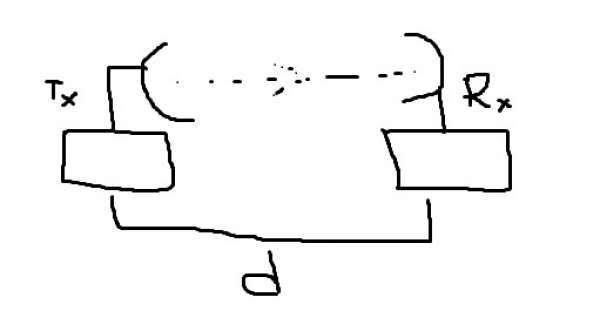

Bir radyo sinyalinin gücünün büyük çoğunluğu havada kaybolur. Mükemmel vakumlu ortamda dahi, link ekseninin haricinde çeşitli yönlere yayılım yapması dolayısıyla radyo sinyali enerjisinin bir kısmını kaybedecektir. Boşluk Yörünge Kaybı (FSPL) engelsiz ortamda güç kaybını temsil etmektedir. bu sebeple, son kullanıcılar için belirli veri iletim hızında belirli bir link kalitesini koruyabilecek verici ve alıcı arasındaki mesafeyi kestirebilmek önemlidir.
İlgili Formül
FSPL iki değişkene bağımlıdır: Birincisi radyo sinyallerinin frekansı; ikincisi kablosuz iletim mesafesidir. Aşağıdaki formül ile aralarındaki bağlantı ifade edilebilir.
FSPL (dB) = 20log10(d) + 20log10(f) + K
d = mesafe
f = frekans
K= d ve f için kullanılan birimlere bağlı değişken sabit
If d için kullanılan birim kilometre ve f için MHz ise, formül aşağıdaki şekildedir
FSPL (dB) = 20log10(d)+ 20log10(f) + 32.44
Sönüm Marjı denkleminden, Boşluktaki Yörünge Kaybı hesabı için aşağıdaki şekilde bir formül elde edilebilir.
Boşluktaki Yörünge Kaybı = Tx Gücü - Tx Kablo Kaybı + Tx Anten Kazancı + Rx Anten Kazancı - Rx Kablo Kaybı - Rx Hassasiyeti - Sönüm Marjı
Yukardaki iki Boşluktaki yörünge kaybı denkleminden , km cinsinden mesafeyi aşağıdaki şekilde hesaplayabiliriz.
Mesafe (km) = 10(Boşluktaki Yörünge Kaybı – 32.44 – 20log10(f))/20
Fresnel Alanı antenden ayrılan radyo dalgalarının yayılım gösterdiği görüntülenebilen görüş mesafesi çevresindeki alandır. Özellikler 2.4GHz kablosuz sistemler için, net bir görüş alanı sinyal kuvveti açısından önemlidir. Zira 2.4GHz frekansındaki dalgalar bir çok engel tarafından soğurulmaktadır. Fresnel alanı net bir bağlantı için en azından 60% oranında engellerden uzak olmalıdır. Tipik olarak Fresnel Alanında görlen 20% oranında bir engelleme küçük bir sinyal kaybına sebep olarak bağlantıya etkisi ideal seviyededir. 40% üzerinde bir engelleme söz konus olduğunda, sinyal kayıpları yüksek değerlere uaşarak bağlantı üzerinde ciddi şekilde etki gösterecektir.
FSPLr=17.32*√(d/4f)
d = mesafe [km]
f = frekans [GHz]
r = yarıçap [m]
Bir radyo sinyalinin gücünün büyük çoğunluğu havada kaybolur. Mükemmel vakumlu ortamda dahi, link ekseninin haricinde çeşitli yönlere yayılım yapması dolayısıyla radyo sinyali enerjisinin bir kısmını kaybedecektir. Boşluk Yörünge Kaybı (FSPL) engelsiz ortamda güç kaybını temsil etmektedir. bu sebeple, son kullanıcılar için belirli veri iletim hızında belirli bir link kalitesini koruyabilecek verici ve alıcı arasındaki mesafeyi kestirebilmek önemlidir.
İlgili Formül
FSPL iki değişkene bağımlıdır: Birincisi radyo sinyallerinin frekansı; ikincisi kablosuz iletim mesafesidir. Aşağıdaki formül ile aralarındaki bağlantı ifade edilebilir.
FSPL (dB) = 20log10(d) + 20log10(f) + K
d = mesafe
f = frekans
K= d ve f için kullanılan birimlere bağlı değişken sabit
If d için kullanılan birim kilometre ve f için MHz ise, formül aşağıdaki şekildedir
FSPL (dB) = 20log10(d)+ 20log10(f) + 32.44
Sönüm Marjı denkleminden, Boşluktaki Yörünge Kaybı hesabı için aşağıdaki şekilde bir formül elde edilebilir.
Boşluktaki Yörünge Kaybı = Tx Gücü - Tx Kablo Kaybı + Tx Anten Kazancı + Rx Anten Kazancı - Rx Kablo Kaybı - Rx Hassasiyeti - Sönüm Marjı
Yukardaki iki Boşluktaki yörünge kaybı denkleminden , km cinsinden mesafeyi aşağıdaki şekilde hesaplayabiliriz.
Mesafe (km) = 10(Boşluktaki Yörünge Kaybı – 32.44 – 20log10(f))/20
Fresnel Alanı antenden ayrılan radyo dalgalarının yayılım gösterdiği görüntülenebilen görüş mesafesi çevresindeki alandır. Özellikler 2.4GHz kablosuz sistemler için, net bir görüş alanı sinyal kuvveti açısından önemlidir. Zira 2.4GHz frekansındaki dalgalar bir çok engel tarafından soğurulmaktadır. Fresnel alanı net bir bağlantı için en azından 60% oranında engellerden uzak olmalıdır. Tipik olarak Fresnel Alanında görlen 20% oranında bir engelleme küçük bir sinyal kaybına sebep olarak bağlantıya etkisi ideal seviyededir. 40% üzerinde bir engelleme söz konus olduğunda, sinyal kayıpları yüksek değerlere uaşarak bağlantı üzerinde ciddi şekilde etki gösterecektir.
FSPLr=17.32*√(d/4f)
d = mesafe [km]
f = frekans [GHz]
r = yarıçap [m]
- yilmazyildirim
(29.11.11 17:42:29)
1
